První zapojení Shelly 1

Shelly 1 je inteligentní spínač, který umožňuje ovládat elektrické spotřebiče pomocí Wi-Fi a aplikace pro mobilní telefony. Tento malý a cenově dostupný modul se stává stále populárnějším řešením pro automatizaci chytré domácnosti. Fakt, že jsem si i já tento modul velmi oblíbil je znát už od prvního dílu tohoto seriálu. V tomto článku se podíváme na jeho jednoduché zapojení.

Nejprve si musíme doma vytipovat světlo, které je ovládané z jednoho místa (není použit schodišťový přepínač) a kde máme pod vypínačem dostupný jak fázový tak i nulový vodič. Dobré je, pokud krabička pod vypínačem je hlubšího formátu, do mělké krabičky by se nám modul nemusel vejít. Máme? Hurá!

Zapojení Shelly 1 pod vypínačem

Není snad třeba upozorňovat, že před instalací je potřeba odpojit přívod elektrického proudu, a že instalace musí být prováděna pouze kvalifikovanými elektrikáři.

Shelly 1 má několik svorek, na svorku L přivedeme fázi (většinou hnědý drát) a na svorku N nulový vodič (modrý). Na svorku I (input) přivedeme opět fázi a na svorku O (output) přišroubujeme fázový vodič vedoucí ke světlu.

Při tomto zapojení můžeme zkusmo zapnout přívod elektrického proudu, po chvilce bychom měli mezi Wi-Fi sítěmi na našem mobilním telefonu nebo počítači vidět Wi-Fi síť, kterou vysílá samotný Shelly modul. Název Wi-Fi sítě začíná shelly1- a následuje mac adresou daného modulu.

Připojíme se k síti a ve webovém prohlížeči zadáme IP adresu 192.168.33.1. Zde je pak k dispozici nastavení modulu. Pro ověření správného zapojení klikneme na tlačítko pro zapnutí - světlo by se mělo ihned rozsvítit. Pokud ne, je nejspíše něco zapojeno špatně a je potřeba to neprodleně napravit.

Nastavení lze provádět i pomocí mobilní aplikace Shelly Cloud, ale já využívám pouze vestavěné funkce přímo na modulu. Jak tento modul nastavit se podíváme hned v následujícím článku. Nyní si ještě připojíme fyzický vypínač, abychom mohli opět vypínač zavřít.

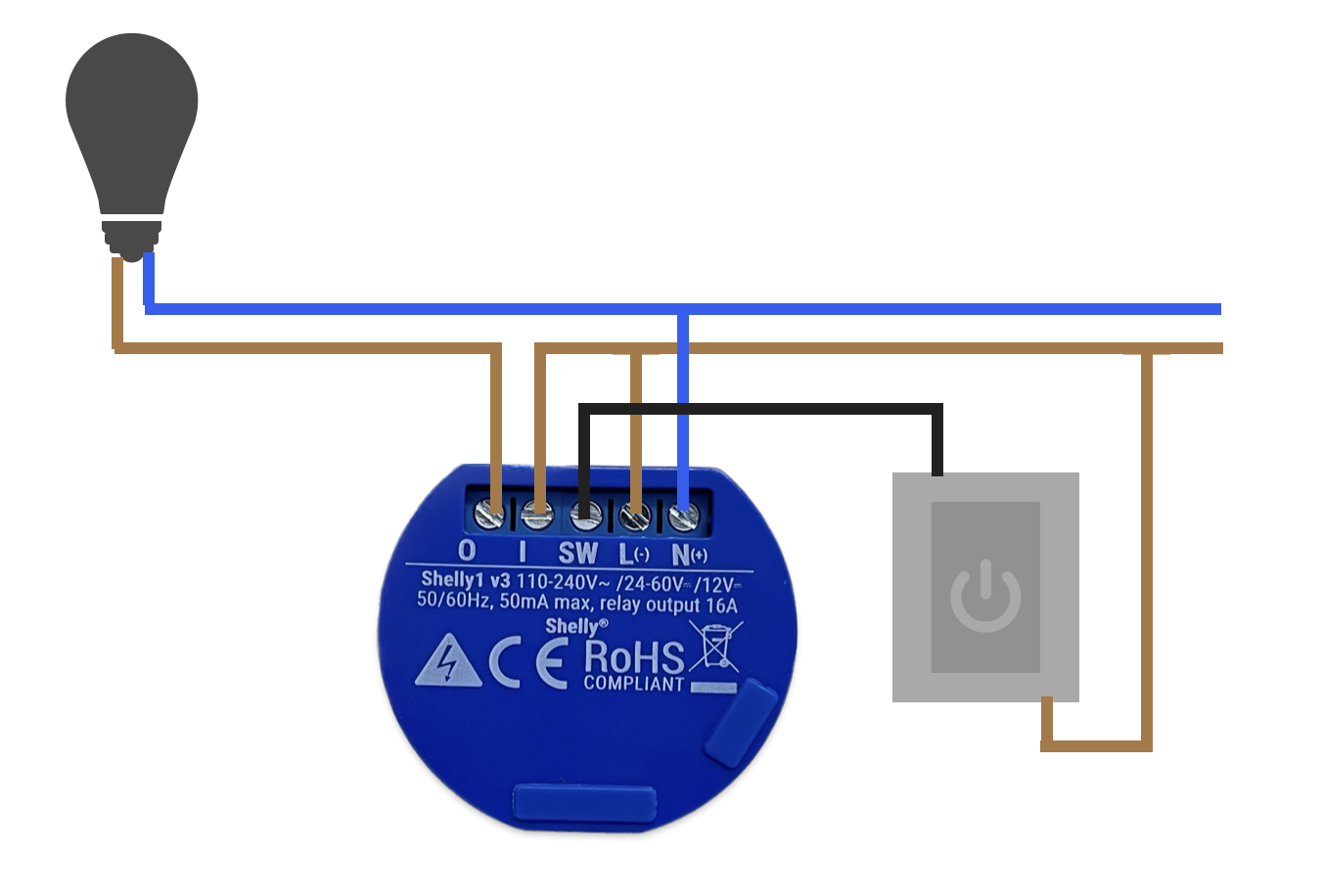

Chybí nám obsadit svorku SW (switch). Fázový vodič vedeme do vypínače a z něho pak zapojíme výstup na zmiňovanou svorku SW. Nyní bychom měly být schopni ovládat světlo i pomocí starého vypínače. Celé schéma zapojení je následující:

Nastavení modulu projdeme v následujícm článku.

Tip: pro propojení vodičů používám Wago krabicové svorky. V případě, kdy je v krabičce málo místa, používám pro připojení vypínače místo drátů lanka, která jdou lépe ohýbat.
